Huss-Technik - suche ...

Autor Nachricht Aktionen
MrTwister Der Benutzer wurde geprüft und ist eine reale Person. Unterstützt das Forum mit einer jährlichen Spende. Ist ein Ehrenmitglied. Neu  10.04.2006 Montag, 10. April 2006 17:48
MrTwister Der Benutzer wurde geprüft und ist eine reale Person. Unterstützt das Forum mit einer jährlichen Spende. Ist ein Ehrenmitglied.
Axel Niesen

Deutschland . NW
Anmerkung von Maxi: Verschoben aus dem Kirmes-Bereich, da es um Fahrgeschäfte geht
Zeichungen wie das, wie soll ichs erklären ... dieser Rotationsring der z.B. bei CanCan,Magic die Gondelarme dazu bringt sich wärend der Kreisbewegung auf und ab zu bewegen... hoffe mal ihr wiss was ich meine..

Hab mich immer schon gefragt wie der befestigt wird...
0 gefällt das
websi Der Benutzer wurde geprüft und ist eine reale Person. Unterstützt das Forum mit einer jährlichen Spende. Ist ein Ehrenmitglied. Neu  10.04.2006 Montag, 10. April 2006 21:11
Avatar von websi websi Der Benutzer wurde geprüft und ist eine reale Person. Unterstützt das Forum mit einer jährlichen Spende. Ist ein Ehrenmitglied.

Neu Wulmstorf
Deutschland . NI

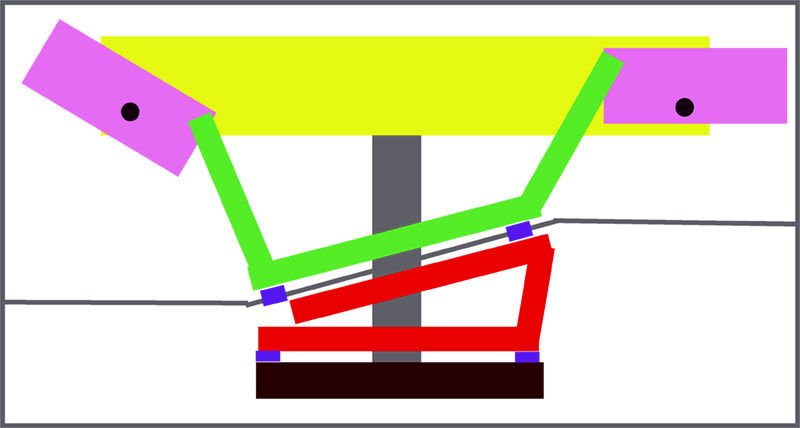

Eine (hoffentlich nicht zu) einfache Skizze des Exenters beim Magic zur Verdeutlichung:

upic65731


Die obere Hälfte ist der Teil mit den Gondeln, von dem die beweglich gelagerten Arme (lila) abgehen. Dieser rotiert mit beliebiger Geschwindigkeit um die Achse (grau).

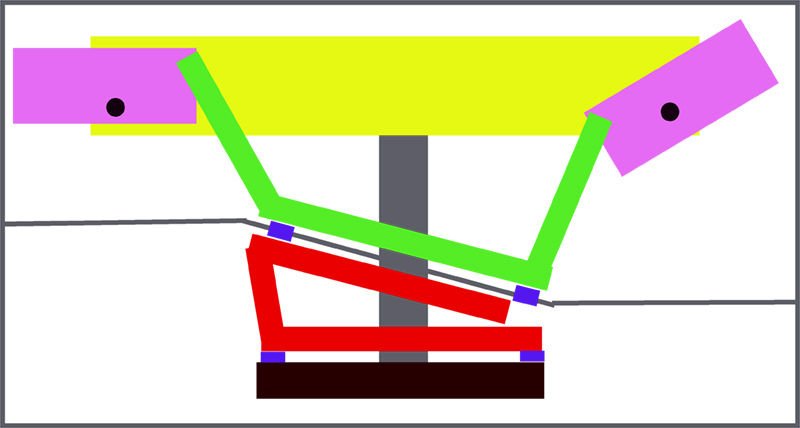

Der untere Teil (rot) kann durch Lager (blau) relativ zum oberen Teil (grün) drehen. Durch die Schrägstellung des roten Teils und die Relativbewegung zum grünen Teil, änder sich permanent dessen Neigung, welche über die in Grün angedeuteten Stangen auf die Gondelarme (lila) übertragen wird. Nach einer 180°-Drehung des unterenn Teils bei Stillstand des oberen würde das Ganze beispielsweise so aussehen:

upic65734


Es wäre jetzt genau der gegenüberliegende Gondelkranz angehoben. Für den Ein- und Ausstieg kann der rote Teil wagerecht gestellt werden, so dass alle Gondeln gleichzeitig am Boden sind.
